Galvaaniset Barrier-erotinmoduulit

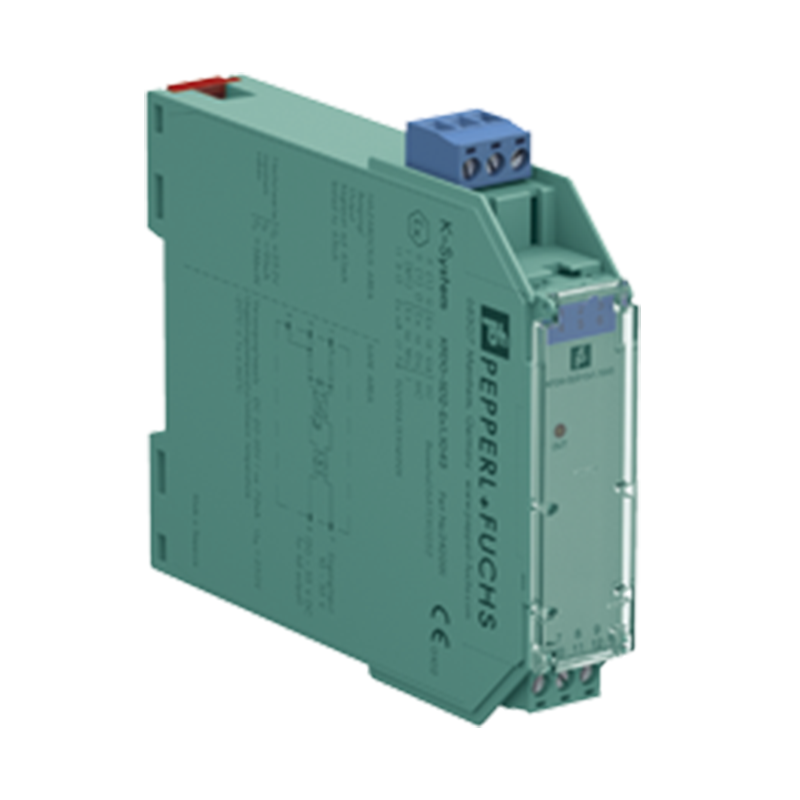

PF-KFD0-sarjan galvaaniset erottimet tarjoavat luotettavan ja turvallisen ratkaisun Atex/Ex-tilojen ohjauksen- ja signaalinsiirtoon. Erottimet varmistavat häiriöttömän ja turvallisen energiansyötön solenoideille, LED-merkkivaloille ja äänimerkeille – ilman ylimääräisiä virtalähteitä.
Ominaisuudet:
- Tyyppi: 1- tai 2-kanavainen eristyseste (isolated barrier)
- Syöttöjännite: 24 V DC (silmukkasyöttöinen)
- Toiminto: Syöttää virtaa Ex/Atex-tilojen solenoideille, LED-valoille ja äänimerkeille
- Energia lähdössä:
- Täydellä kuormalla: 10 V DC / 45 mA
- Virran rajoitus: 45 mA
- Lähtösignaali: Resistanssiluonteinen (jännite ja virta riippuvat kuormasta ja tulosignaalista)
- Liitännät: Ohjauspuoli: 7,8 ja 8,9 | Kenttäpuoli: 1+,2- ja 4+,5-
- Virta: max 45 mA
- Jännite: min 10 V, avoimen piirin jännite · 22,7 V
- Viive: Energized typ. 1,7 ms / De-energized typ. 50 µs
- Turvaluokitus: SIL 3 (IEC 61508 mukaisesti)
- Hyväksynnät: ATEX, IECEx, FM, UL (cULus)
- Suojausluokat: II (1)G [Ex ia Ga] IIC, II (1)D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I
- Osanumero: PF-KFD0
- Alaversiot:
- PF-KFD0-CS-EX1.51P
- PF-KFD0-CS-EX2.51P
- PF-KFD0-SD2-Ex2.1045
- ECO-90-PC
- Alaversiot:
- Kotelo: IP20
- Asennus: 35 mm DIN-kisko (EN 60715)
- Mitat: 20 × 107 × 115 mm
- Lämpötila-alue: ·20 – +60 °C
