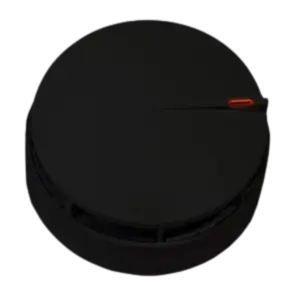

DOD 220A / DOD 220A I – Osoitteellinen optinen savuilmaisin
DOD‑220A ja DOD‑220A‑I ovat Detnovin 200‑sarjan osoitteellisia optisia savuilmaisimia, jotka yhdistävät modernin muotoilun, luotettavan savunilmaisutekniikan ja helpon asennettavuuden.
Ilmaisin on suunniteltu kohteisiin, joissa vaaditaan korkeaa paloturvallisuutta ilman kompromisseja ulkonäön tai järjestelmän joustavuuden suhteen.
Ilmaisin perustuu optiseen pimeäkammiorakenteeseen ja Tyndall-ilmiöön, jossa savuhiukkaset hajottavat valoa optiselle sensorille. Suunnittelu ehkäisee tehokkaasti pölyn, lian ja hyönteisten pääsyä kammioon. Sisäänrakennetut likaantumisen kompensointialgoritmit vähentävät virhehälytyksiä ja pidentävät huoltovälejä.
200‑sarjan ilmaisimet ovat yhteensopivia Detnovin osoitteellisten CAD‑150 ja CAD‑250 -keskusten kanssa. Osoitteet määritetään helposti PGD‑300‑ohjelmoijalla, ja eristimellä varustettu DOD‑220A‑I tukee automaattista osoitteenantoa. Järjestelmä mahdollistaa jopa 250 osoitetta silmukkaa kohden, ja ei‑polariteettinen kytkentä helpottaa asennusta merkittävästi.
Ilmaisimet asennetaan Z‑200‑pohjalevylle, jossa on lukitustoiminto asiattoman irrottamisen estämiseksi.
Tekniset tiedot
Mallit | DOD‑220A, DOD‑220A‑I (sisäänrakennetulla eristimellä) |
Käyttöjännite | 22–38 V DC |
Lepovirrankulutus | < 300 µA |
Hälytysvirta | < 11 mA |
Liitäntä | 2‑johdinliitäntä Z‑200‑pohjaan |
Suositeltu kaapeli | 2 × 1,5 mm², kierretty ja suojattu |
Käyttölämpötila | –10 °C … +70 °C |
Suhteellinen kosteus | Enintään 95 %, ei kondensoiva |
IP‑luokitus | IP40 |
Ilmaisimen mitat | 42 mm × Ø 100 mm |
Pohjalevyn mitat | 5 mm × Ø 100 mm |
Materiaali | ABS |
Sertifioinnit | EN 54‑7 (kaikki), EN 54‑17 (vain DOD‑220A‑I) |
Hyväksyntänumerot | DOD‑220A: 0370‑CPR‑0881 |
Yhteensopivuus | Detnov CAD‑150 ja CAD‑250 |
Maksimiosoitteet/silmukka | 250 |
