Osoitteellinen yhdistelmäilmaisin (savu + lämpö)

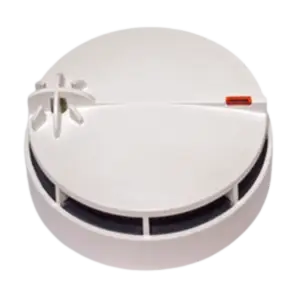

DOTD‑230A ja DOTD‑230A‑I ovat Detnovin 200‑sarjan osoitteellisia yhdistelmäilmaisimia, jotka yhdistävät optisen savunilmaisun ja lämpöilmaisun samaan laitteeseen. Ratkaisu tarjoaa erittäin luotettavan paloilmaisun kohteisiin, joissa tarvitaan sekä savuun että lämpötilan muutoksiin perustuvaa tunnistusta.
Ilmaisin käyttää optista pimeäkammiorakennetta ja Tyndall‑ilmiöön perustuvaa savunilmaisua. Rakenteen ansiosta haitalliset ilmavirtaukset minimoidaan ja savuhiukkaset ohjautuvat tehokkaasti optiselle sensorille. Kammio on suojattu pölyltä ja hyönteisiltä, ja sisäänrakennetut likaantumisen kompensointialgoritmit vähentävät virhehälytyksiä sekä pidentävät huoltovälejä.
Savunilmaisun lisäksi DOTD‑230A tunnistaa nopean lämpötilan nousun tai 58 °C:n staattisen lämpötilarajan ylityksen. Hälytys aktivoituu kummankin ilmaisuperiaatteen perusteella, jolloin integroitu LED‑merkkivalo ilmaisee hälytystilan selkeästi.
DOTD‑230A‑sarjan ilmaisimet ovat yhteensopivia Detnovin osoitteellisten CAD‑150 ja CAD‑250 ‑palokeskusten kanssa. Osoitteet asetetaan PGD‑200‑ohjelmoijalla, ja eristimellä varustettu DOTD‑230A‑I tukee automaattista osoitteenantoa. Yhteen silmukkaan voidaan liittää jopa 250 osoitetta, ja suljettu silmukkarakenne parantaa järjestelmän vikasietoisuutta.
- Ilmaisimet asennetaan Z‑200‑pohjalevyyn, jossa on lukitustoiminto asiattoman irrottamisen estämiseksi.
- Eristimettömät mallit tukevat ei‑polariteettista kaksijohtinkytkentää, mikä nopeuttaa asennusta ja käyttöönottoa.
DOTD-230A – Tekniset tiedot
Ominaisuus | Arvo |
Tuotetyyppi | Osoitteellinen yhdistelmäilmaisin (savu + lämpö) |
Mallit | DOTD‑230A, DOTD‑230A‑I (sisäänrakennettu eristin) |
Ilmaisuperiaatteet | Optinen savuilmaisu + lämpötilan nousunopeus |
Staattinen lämpöraja | 58 °C |
Käyttöjännite | 22–38 V DC |
Lepovirrankulutus | < 300 µA |
Hälytysvirta | < 11 mA |
Liitäntä | 2‑johdinliitäntä Z‑200‑pohjalevyyn |
Suositeltu kaapeli | 2 × 1,5 mm², kierretty ja suojattu |
Käyttölämpötila | –10 °C … +70 °C |
Suhteellinen kosteus | Enintään 95 %, ei kondensoiva |
IP‑luokitus | IP20 |
Ilmaisimen mitat | 42 mm × Ø 100 mm |
Pohjalevyn mitat | 5 mm × Ø 100 mm |
Materiaali | ABS |
Sertifioinnit | EN 54‑5, EN 54‑7 (kaikki), EN 54‑17 (vain DOTD‑230A‑I) |
Hyväksyntänumerot | DOTD‑230A: 0370‑CPR‑2006 |
Yhteensopivuus | Detnov CAD‑150 ja CAD‑250 |
